中度柔性双护套屏障拖链电缆

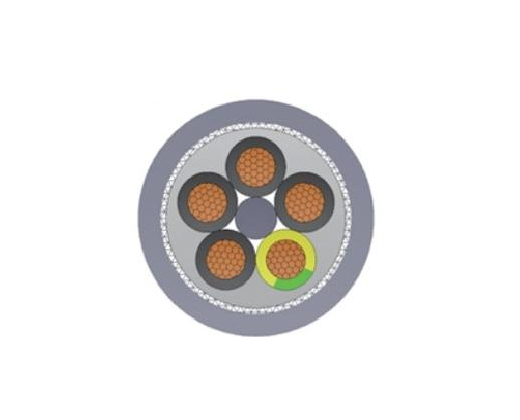

- 产品结构
- 手艺特征
导 体：高抗弯强度的细腻裸铜绞合导体(切合IEC 60228/VDE0295 cl.6的要求)
绝 缘：高机械性能PVC混淆物(切合VDE标准)
绞合方法：线芯数目＜12芯，芯线以短节距分层绞合在一起
线芯数目≥12芯，芯线接纳两次复绞，特殊是抗扭力结构
线芯识别：截面积＜0.5mm?，芯线以颜色区分
截面积≥0.5mm?，一根黄绿线芯，其余线芯绝缘为玄色接纳白色编码识别
内 护 套：低粘性耐油PVC基混淆物，适用于拖链
屏 蔽：高抗弯强度的镀锡铜丝编织屏障，编织密度不小于80%
外 护 套：低粘性耐油PVC基混淆物，适用于拖链(切合VDE0282标准)
护套颜色：玄色(与RAL9005相似)
灰色(与RAL7001相似)
橙色(与RAL2003相似)(可凭证客户需求定制)
- 产品参数
- 产品应用
导 体：高抗弯强度的细腻裸铜绞合导体(切合IEC 60228/VDE0295 cl.6的要求)
绝 缘：高机械性能PVC混淆物(切合VDE标准)
绞合方法：线芯数目＜12芯，芯线以短节距分层绞合在一起
线芯数目≥12芯，芯线接纳两次复绞，特殊是抗扭力结构
线芯识别：截面积＜0.5mm?，芯线以颜色区分
截面积≥0.5mm?，一根黄绿线芯，其余线芯绝缘为玄色接纳白色编码识别
内 护 套：低粘性耐油PVC基混淆物，适用于拖链
屏 蔽：高抗弯强度的镀锡铜丝编织屏障，编织密度不小于80%
外 护 套：低粘性耐油PVC基混淆物，适用于拖链(切合VDE0282标准)
护套颜色：玄色(与RAL9005相似)
灰色(与RAL7001相似)
橙色(与RAL2003相似)(可凭证客户需求定制)
额定电压：截面积＜0.5mm?,300/300V
截面积≥0.5mm?,300/500V
产品规格：1～61芯：0.10～1.0mm?
1～37芯：1.5～6mm?
1～6芯：10～25mm?(电压及产品规格可凭证客户需求定制)
测试电压：300/300V,1.5kV/5min(AC)
300/500V,2.0kV/5min
温度规模：牢靠装置： -20℃ ～ +70℃
移动装置： -5℃ ～ +70℃
弯曲半径：牢靠应用：4D
移动应用：7.5D(注D是电缆直径)
极限速率：3 m/s；2m/s (倾轧/滑行)
极限加速率：30m/s?
弯曲寿命：30次/min,＞500万 次
-
